Vatikan
|
 |
 |
|
|
|

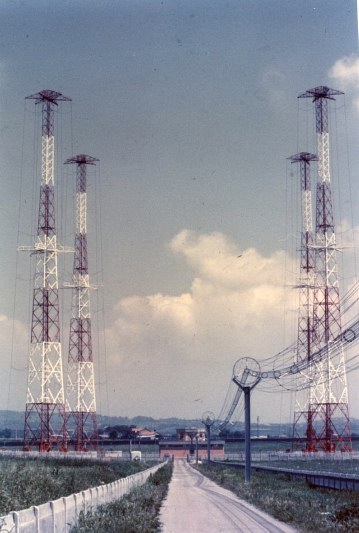

MW Antenne Vatikan - 4 Türme
|
|
 |
Einzelheiten der Turm-Reusen-Antenne und Computer Modell

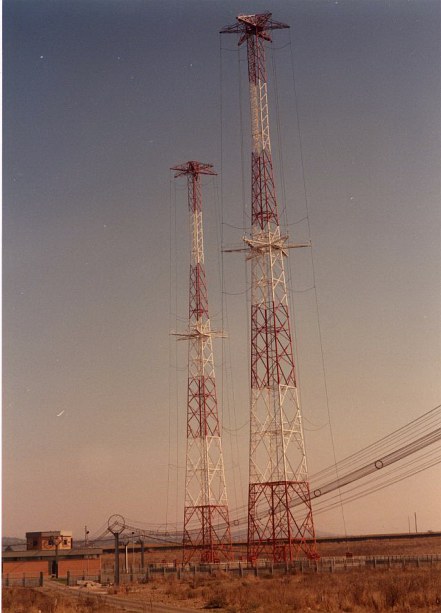

Die Strahler sind geerdete Gittermaste, 94 m hoch. Die Betriebsfrequenz beträgt 1530 kHz. Die sechs Reusenseile, die jeden Turm umgeben, sind an dem oberen Ausleger aufgehängt. Nahe zusätzlicher Turm-Ausleger in einer Höhe von 52 m ist die Seilreuse in eine obere und eine untere Reuse mittels Isolatoren geteilt. Am Fußpunkt sind die Reusenseile mit Isolatoren und Gewichten gegen Erde abgespannt. Der Abstand zwischen den Turmeckstielen und den Reusenseilen beträgt etwa 4 m. Unterhalb des mittleren Turmauslegers verbinden Kurzschlussseile die Turmeckstiele mit den Reusenseilen. Durch Einstellen der Höhe dieser Kurzschlüsse wird die Reaktanz der kurzgeschlossenen Leitung verändert. Diese Leitung wird durch den Turm als Innenleiter und die Reusenseile als Außenleiter gebildet. Der Wert dieser Leitungsreaktanz bestimmt die Höhe der Nullstelle in der Stromverteilung. Je höher die Höhe desto größer der Nebenzipfel und desto größer der Erhebungswinkel der Nullstelle im Vertikaldiagramm.
|
 |
Der Speisepunkt des Turmes befindet sich oberhalb des mittleren Auslegers, wo die Reusenseile durch Isolatoren unterbrochen sind. Die Leistung wird zu diesem Punkt mit einer offenen Koaxialleitung gebracht. Deren Außenleiter ist mit dem Turm verbunden und der Innenleiter führt isoliert zu der oberen Reusenleitung.
Nahe des obersten Auslegers verbinden Kurzschlussseile die Reusenseile mit den Eckstielen des Turmes. Da die obere Reuse zusammen mit dem Turm ebenfalls als koaxiale Leitung wirkt, bestimmt dieser Kurzschluss die Länge dieser Leitung und folglich die Reaktanz, die sich parallel zu der Impedanz am Speisepunkt einstellt.
Für die Rechnungen, bei der die Momentenmethode angewandt wird, wurde ein Modell aufgesetzt, das nicht vollständig der wirklichen Antenne entsprach. Das Computer Modell umfasste nur vier anstelle der sechs Reusenseile. Der Durchmesser der vier Seile wurde so vergrößert, dass es dem Durchmesser von sechs Seilen entsprach. Auch die Wabenstruktur des Gittermastes wurde nicht berücksichtigt. Diese Vereinfachungen waren wegen der Komplexität der Antenne nötig, da Computer des Jahres 1988 nicht entsprechende Speicher und Rechnerzeiten besaßen. Dennoch beinhaltete das Computer Modell alle wichtigen Charakteristika mit zufriedenstellender Genauigkeit.
|
