Flevoland
|
 |
|
MW Antenne Flevoland - Am Pardunenfundament
|
||
|
 |
Pardunen- Gurtbandisolatoren unten

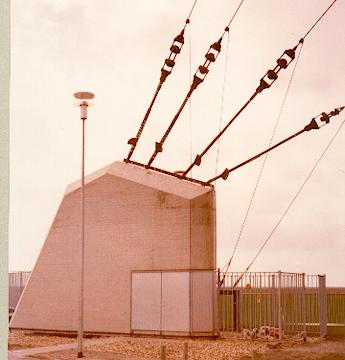

Dieses Photo zeigt das Fundament für die mechanische Abspannung der Pardunen und die elektrischen Verbindungen zu den Abstimmmitteln der Pardunen.
Der Betonblock soll Terroristen den Zugang zu den Pardunen erschweren.
Hinter den Stahlblechen befinden sich die Abstimmmittel für die Pardunen (Siehe unten).
Einzelheiten hinter dem Zaun können unten angesehen werden.
|
|
 |

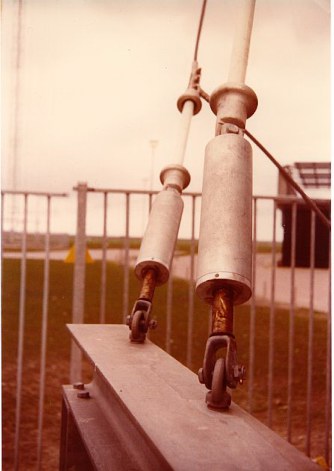

Die Verbindungen zur Pardune werden an dem horizontalen Träger über einen Isolator und eine Feder befestigt.
Die Feder kann Schwankungen im Wind ausgleichen.
Die Isolatoren werden mechanisch weniger belastet.

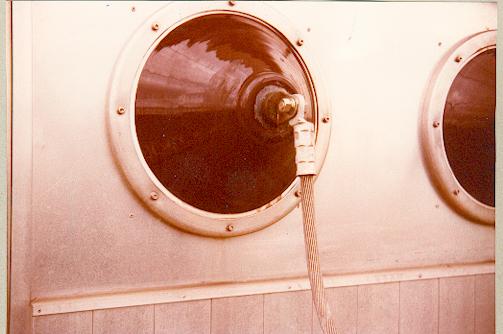

Das nach unten gehende Kabel führt zu dem Hochfrequenz- Durchführungs- Isolator im Bild unten.
|
|
 |
HFD 25-
Pardunen-
Isolatoren.
Unten sieht man, was sich hinter den Isolatoren verbirgt.
|
|
 |

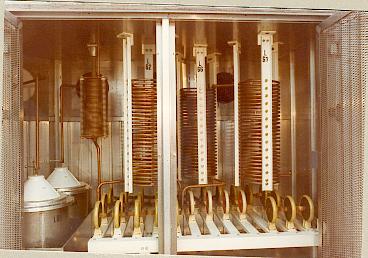

Pardunen- Abstimmmittel
Jede Pardune hat ihr eigenes Abstimm-
mittel. Zwei der vier Pardunen werden
mit je einer Spule abgestimmt. Diese Spulen befinden sich in den mit Öl gefüllten Bottichen auf der linken Seite des Photos.
Die beiden anderen Pardunen haben
ein Abstimmnetzwerk, da für die
beiden Frequenzen verschiedene
Reaktanzen erforderlich sind.
|
