Zehlendorf MW
|
|
![]() |
||
![]() |
MW Antenne Zehlendorf 603 kHz (50 kW) und 693 kHz (250 kW)
|
![]() |
|
![]() |
![]() |

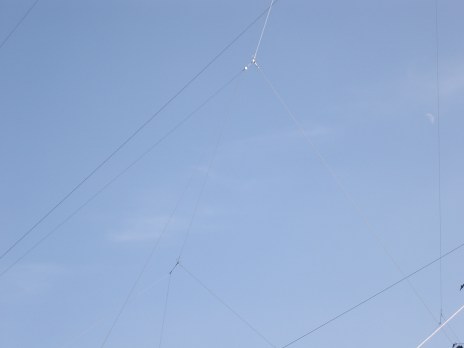

Das Foto zeigt den Knickpunkt der Reuse. In der Abspannung befindet sich am Knickpunkt ein Langstabisolator.
|

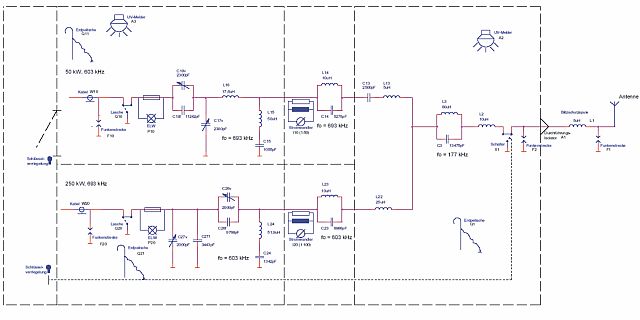

MW Antenne Zehlendorf Diplexer
|
![]() |
![]() |
Die beiden Frequenzen 603 kHz (50 kW) und 693 kHz (250 kW) liegen dicht beieinander, was bedeutet, dass bei den gegebenen Leistungen Filter mit grossen Spulen und Kondensatoren erforderlich sind.Für jede Frequenz gibt es sowohl einen Sperrkreis als auch einen Saugkreis.
Hinzu kommt ein Sperrkreis für 177 kHz, der die Einstrahlung der auf dem Antennengelände gelegenen LW Zehlendorf verhindert.
|

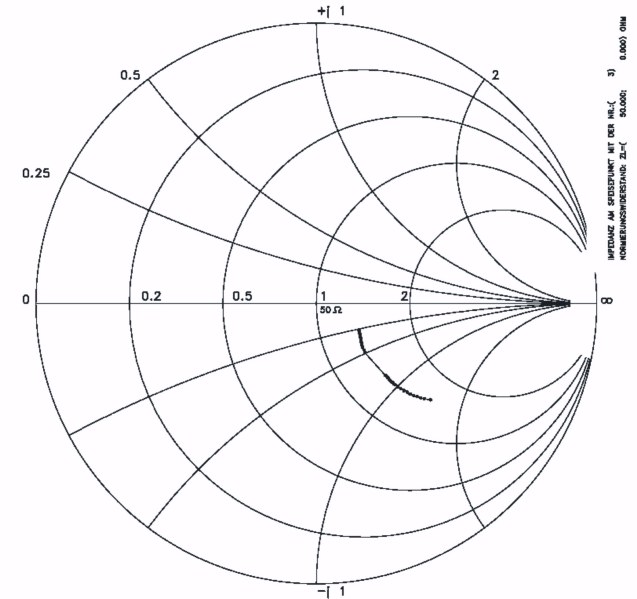

Antennen Impedanz
|
![]() |
![]() |
Die Antenne hat am Fußpunkt angenehme Impedanzen.
|
![]() |

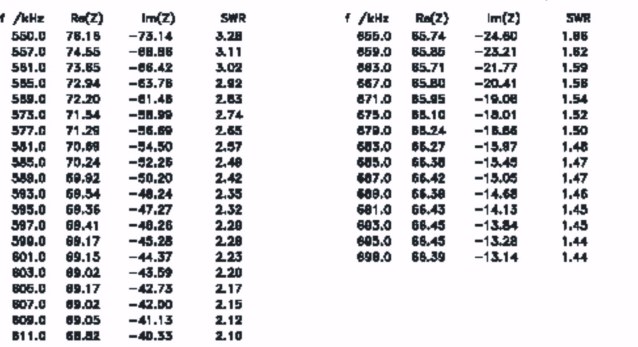

Gemessene Zahlenwerte
|

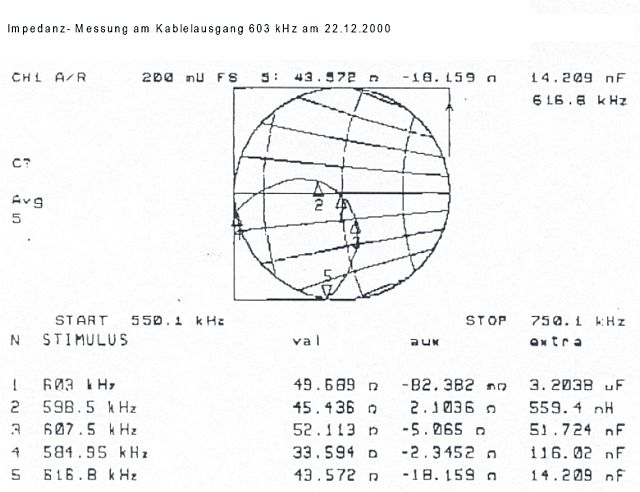

Die Impedanzmessungen am Eingang des Diplexers, gemessen am 50- Ohm- Kabel.
|
![]() |
![]() |
Gemessene Impedanzen für 603 kHz von
+13.8 kHz bis - 18.45 kHz am Kabel
Der äußere Kreis des Smith- Kreises stellt eine Fehlanpassung von s=1.5 dar.
|

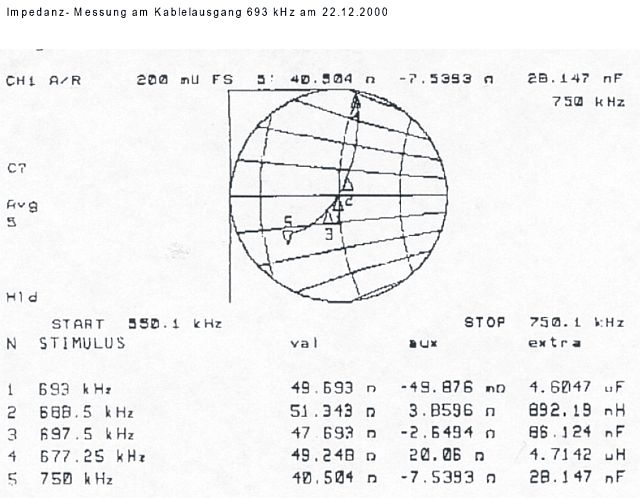

Die Impedanzmessungen am Eingang des Diplexers, gemessen am 50- Ohm- Kabel.
|
![]() |
![]() |
Gemessene Impedanzen für 693 kHz von
+57.0 kHz bis - 15.75 kHz am Kabel.
Der äußere Kreis des Smith- Kreises stellt eine Fehlanpassung von s= 1.5 dar.
|
blättern
|
