SWR Wolfsheim (Rheinsender) - Reusenantenne   1DE
 blättern
<     >
Rheinsender Wolfsheim
1  2  3  4
MW Rheinsender  1017 kHz, 150 kW

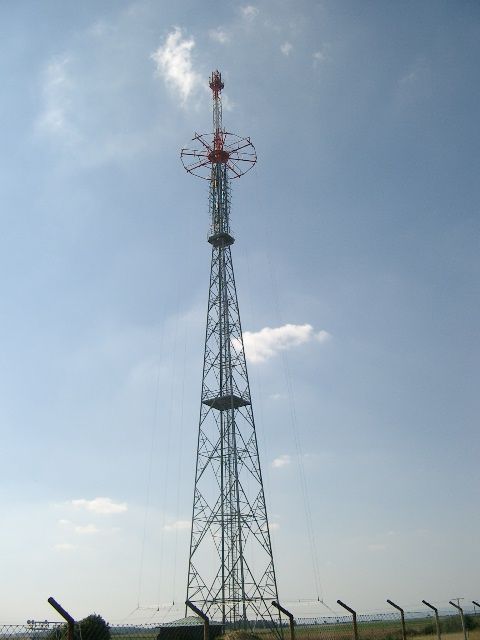

Turm mit Reuse

Wegen Leistungsreduzierung und daher nicht mehr benötigtem Richtdiagramm wurde im Dezember 2003 am Standort des Rheinsenders in Wolfsheim einer der beiden 150 m hohen Rohrmaste abgebaut und durch einen Turm ersetzt. Der verbleibende Mast strahlt weiterhin die MW-Frequenz 1017 kHz mit einer maximalen Leistung von jetzt 100 bzw. 150 kW ab.
Der neue Turm ist einerseits  Antennenträger für Parabolantennen, VHF-FM-Antennen und TV-Antennen, andererseits dient er als Reserve für die MW Abstrahlung.  Zu diesem Zweck wurde der geerdete Turm mit einer Reusenantenne versehen.
Die Reuse besteht aus 8 Seilen, die in einer Höhe von 80 m an einem Ausleger- Ring befestigt werden.
Im unteren Bereich werden die vertikalen Reusenseile über einen Ring zusammengefasst, so dass die Reuse dort gespeist werden kann.


Computermodell

Das Computermodell zeigt anschaulich das Prinzip der Reusenantenne.
Es handelt sich um eine Art "Faltmonopol", da der Turm einerseits geerdet  aber auch mit der Reuse verbunden ist.
 Landkarte

Rheinsender


Google map kann man
vergrößern,
verkleinern,
verschieben etc..
Rheinsender, 55578 Wolfsheim, Mainz-Bingen, Rheinland-Pfalz, Deutschland
