MW Antenne Ras Al Zawr - Abstimmmittelhaus
|
![]() |
![]() |
![]() |
Abstimmmittelhaus

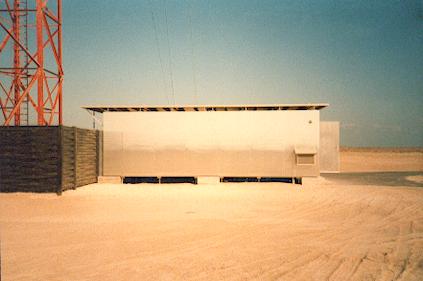

unten an der Antenne im Wüstensand.
Die Hütte ist mit einem zweiten Dach versehen, um Konvektion zu erzeugen und die Sonneneinstrahlung auf die Hütte zu reduzieren.
Die hölzerne Umzäunung des Mastes.
|
![]() |
![]() |

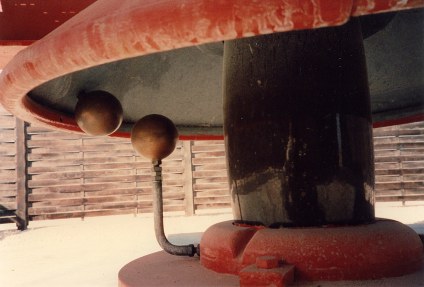

Der Fußpunkt der Antenne mit Isolator, Funkenstrecke und Regenhaube.
Die hölzerne Umzäunung des Mastes von innen.
|
![]() |
![]() |
Ein Blick in die Aluminium Hütte:

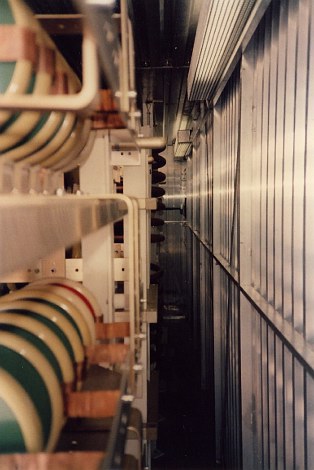

enger Aufbau der Abstimmmittel, da es sich um eine Hütte mit Standardabmessungen handelt.
|
![]() |
![]() |

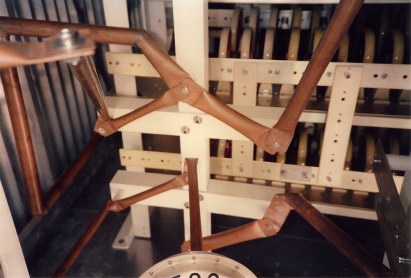

Schalter zum einfachen Ändern der Schaltung der Abstimmmittel. Es war eine Forderung des Kunden, die Abstimmmitttel durchstimmbar für alle Mittelwellen- Frequenzen zu gestalten.
|
![]() |
![]() |

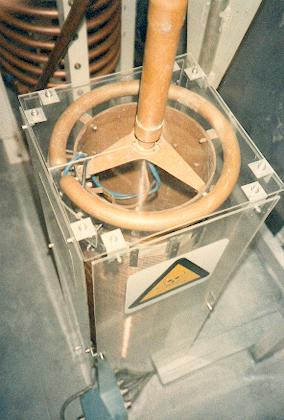

Eine Beleuchtungsdrossel, die hochohmig und z. B. dreilagig ist, liegt parallel zu dem Fußpunktisolator eines Mastes.
Die drei Phasen eines Stromkabels für die Mast - Beleuchtung sind zu einer Spule mit vielen Windungen ( Drossel ) aufgewickelt.
Die hochohmige Reaktanz beeinflusst nur geringfügig die Antennen- Impedanz.
Damit kann der Strom für Mastbeleuchtung auf den Mast über den Fußisolator gebracht werden.
Glas als Berührungsschutz.
|
![]() |

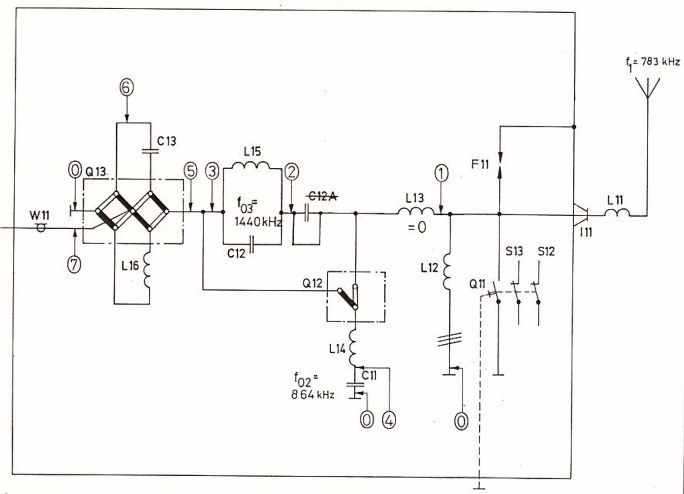

Die Abstimmmittel für 783 kHz
|
Das Abstimmmittel enthält einen Sperrkreis für 1440 kHz und einen Saugkreis für 864 kHz. Die Schalter Q12 und Q13 dienen zum einfachen Umstimmen der Abstimmmittel für einen Frequenzwechsel. L12 ist die obige Mast-Beleuchtungsdrossel.
|
![]() |

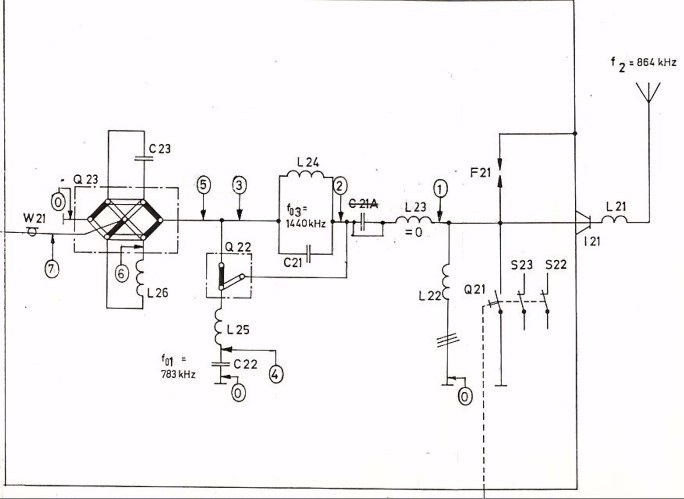

Die Abstimmmittel für 864 kHz
|
Das Abstimmmittel enthält einen Sperrkreis für 1440 kHz und einen Saugkreis für 783 kHz. Die Schalter Q22 und Q23 dienen zum einfachen Umstimmen der Abstimmmittel für einen Frequenzwechsel. L22 ist die obige Mast-Beleuchtungsdrossel.
|
