Der Hordt- Mast (301m) mit der MW Reusen- Antenne ( nicht von TELEFUNKEN/ TRANSRADIO)
|
![]() |
||
![]() |
Alle Fotos:
Ivo Hohlfeld
|
||
![]() |
![]() |
||
Im Hintergrund der Rommel Mast
|
![]() |
||

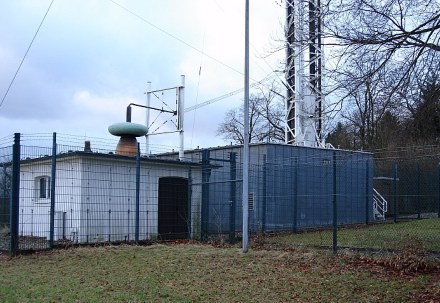

Das Abstimmmittel- Haus des Hordt- Mastes (enthält Ergänzungsnetzwerk (ENW) für DRM)
|
|||
Der Hordt- Mast (301 m hoch) dient in erster Linie als Träger für Fernseh- und FM- Antennen.
|
Mit Hilfe einer Reusen- Antenne werden auch zwei MW Frequenzen 720 kHz (als Reserve für den Rommel Mast) und 1593 kHz abgestrahlt.
|
Vom riesigen Durchführungs- Isolator auf dem Dach des Abstimmmittelhauses führt eine Speiseleitung (Rundreuse) zur Zusammenführung der Drähte der Reusen- Antenne.
|
![]() |
![]() |

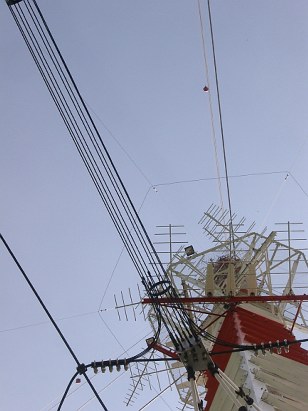

Der Hordt Mast als Träger vieler Antennen für TV und FM.
Im Vordergrund die Speiseleitung als Rundreuse mit dem Anschluss an dem Ring, der die Seile der Reusen- Antenne zusammenfasst.
|
![]() |
![]() |

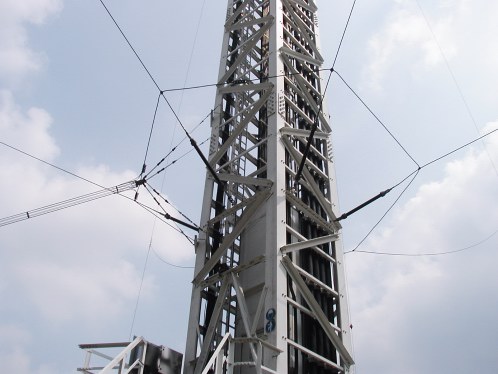

Die Drähte der Reusen- Antenne werden am Fußpunkt des Mastes zusammengeführt und mit der Speiseleitung links verbunden.
|
![]() |
![]() |

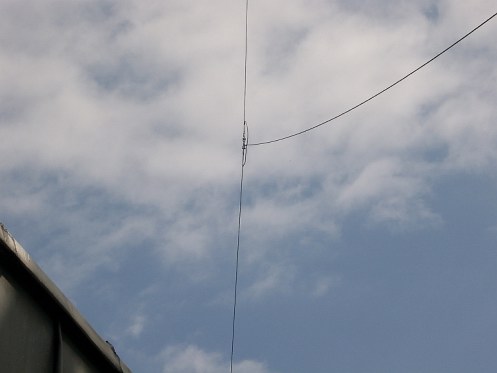

"Knickpunkt" eines Reusenseiles der Reusenantenne
|
![]() |
![]() |
Der 301 m hohe Hordt Mast in winterlicher Landschaft
|
![]() |
![]() |

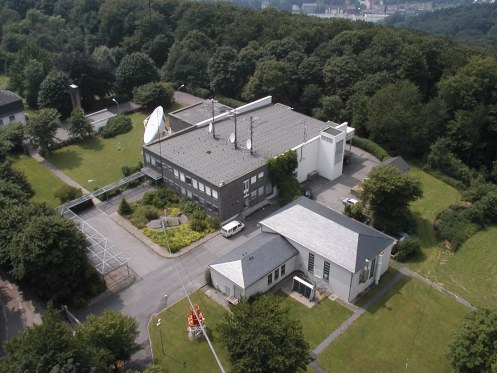

Blick vom Hordt Mast auf das Sendergebäude.
Langenberg ist der wichtigste Sendestandort des Westdeutschen Rundfunks (WDR), größte Sendeanstalt in Deutschland.
|
![]() |
![]() |
Blick vom Hordt Mast auf das schöne Langenberg, Ortsteil der Stadt Velbert.
|
