Lakihegy
|
 |
 Csontvary
|
|
Lakihegy 873 kHz, 20 kW
|
Fotos: Ivo Hohlfeld und Bernd Waniewski
|
|
 |

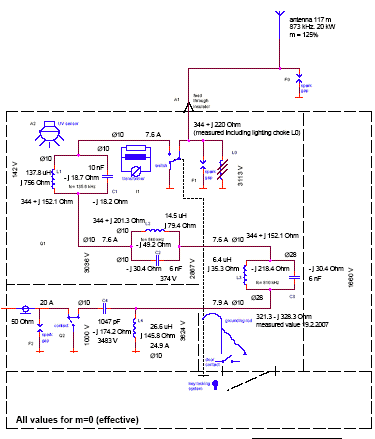

Die elektrische Schaltung der Antennenabstimmmittel mit Filtern für 135.6 kHz, 530 kHz und 810 kHz
|
 |
 |

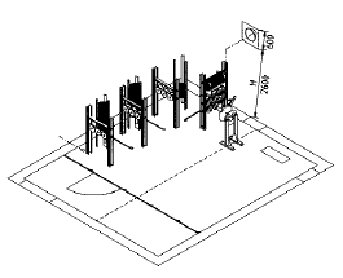

Die mecha-nische Aufstellung der Abstimm-mittel
(Zeichnung: Günther Schlosser)
|
 |

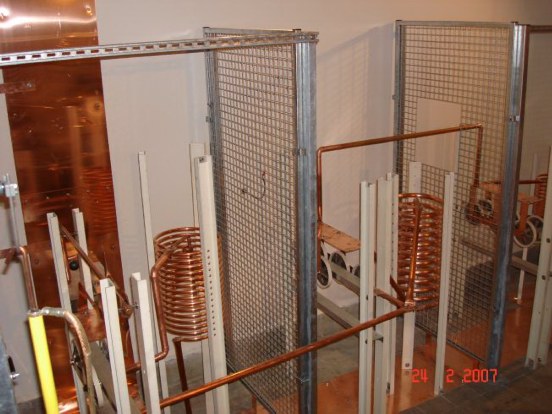

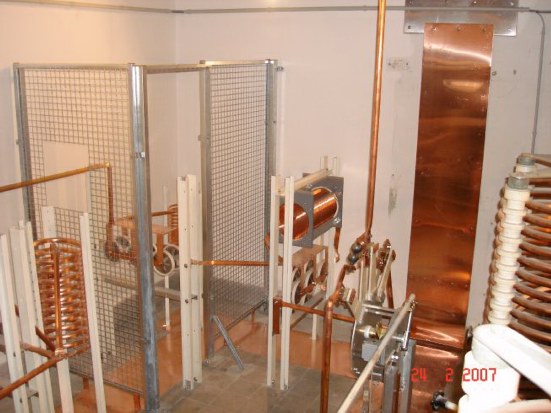

Abstimmmittel mit drei Filtern (Sperrkreise)
|
 |

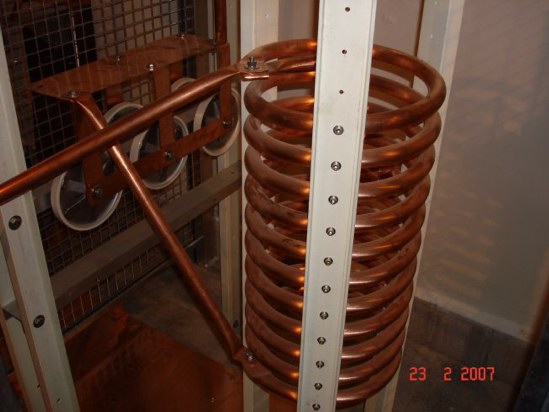

Filter für fo = 135.6 kHz (Sperrkreis)
|
 |
- ganz rechts:
das Filter für fo = 540 kHz,
- in der Mitte:
das Filter für fo = 810 kHz,
- links:
die Elemente zur Transformation auf 50 Ohm.
|
 |

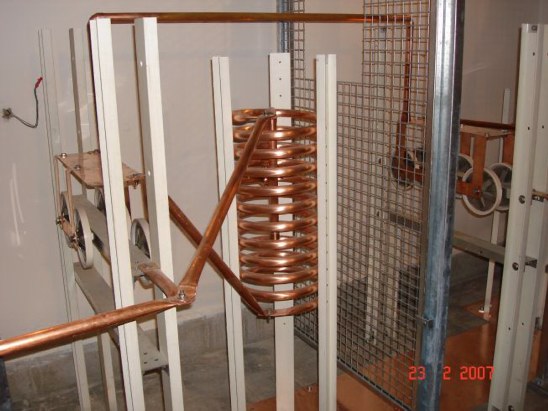

Filter für fo = 810 kHz (Sperrkreis)
|
 |
links: Filter für fo = 810 kHz,
rechts der Kondensator für das Filter für fo = 540 kHz
|
 |

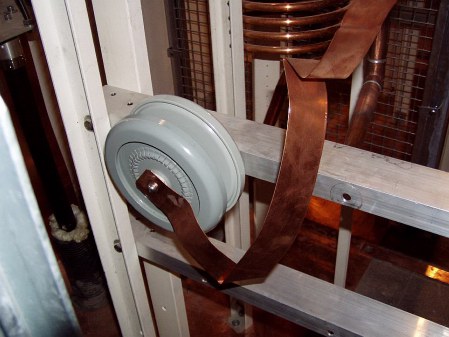

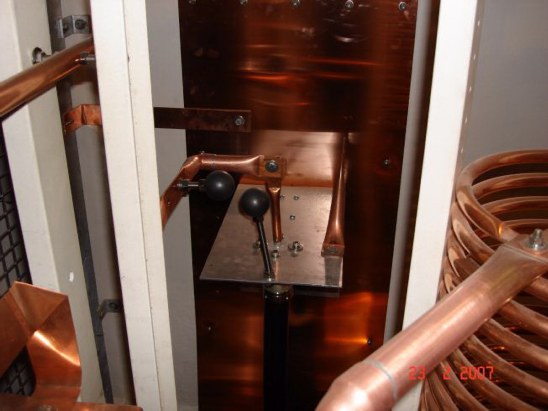

Anschluss an das Speisekabel, Funkenstrecke
|
Foto:
Koncz Miklós
|
 |

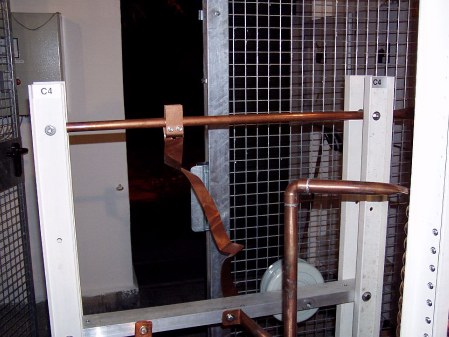

Kondensator C4
|
Foto:
Koncz Miklós
|
 |
Kleine Induktivität in Reihe zum Kondensator C4, um fein abstimmen zu können.
|
