Djedeida
|
![]() |
Antenne O.M. Djedeida, adaptation d'antenne
|
![]() |
|

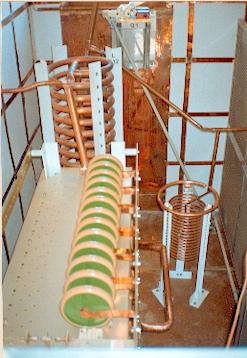

![]() En haut: les éléments d' adaptation pour 963 kHz
|
![]() |
À gauche:

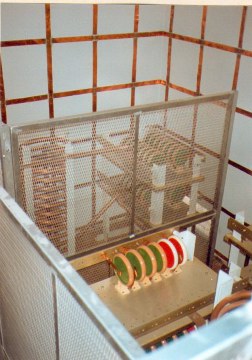

filtre coupe-bande pour 963 kHz
|
![]() |
![]() |
du côté gauche:

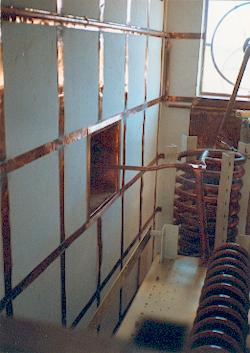

percée dans la grille
du côté droit:

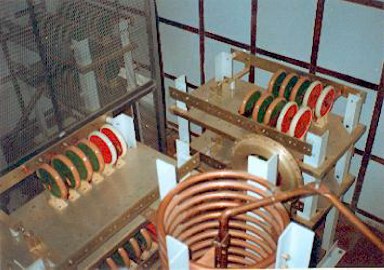

circuit de suppression pour 963 kHz dans le coin
|
![]() |
![]() |
circuit de suppression
pour 630 kHz
|
![]() |
![]() |

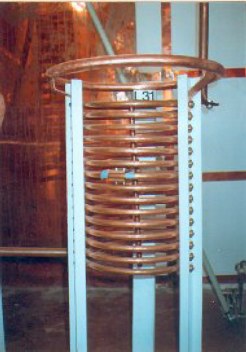

Bobine
avec anneau de corona
(effluve)
|
![]() |
![]() |

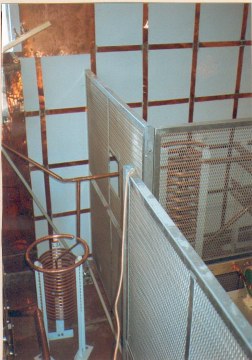

L' adaptation pour 630 kHz

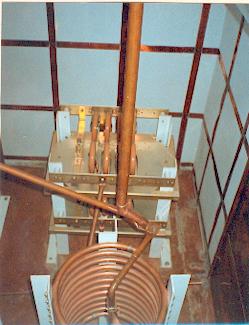

L' intérieur de la cabine d' adaptation montre:
- bandes de bardage en cuivre,
- la percée vers la cabine
- une traversée isolée de verre en dedans,
- une bobine
- une file des condensateurs céramique plaquette
|
![]() |
![]() |

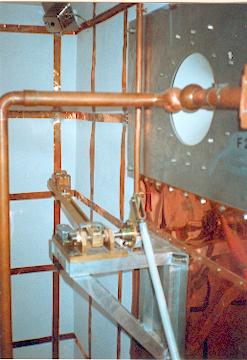

Traversée vers la ligne de feeder
- isolateur de traversée HFD 25
- commutateur de mise à la terre, doît être manipulaté manuelment correspondant aux règles de sécurité avant qu'entrer la compartiment des éléments d' adaptation.
- éclateur
- UV senseur
|
