LW antenna Zehlendorf 177 kHz - Antennenabstimmmittel

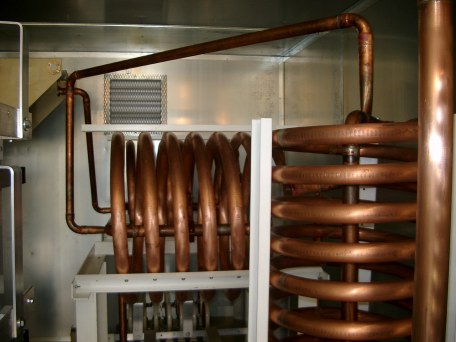

Antennenabstimmmittel		"Das Innenleben" der Abstimm- mittelhütte Fotomontage Im Hintergrund zwei Sperrkreise für 603 kHz und 693 kHz, weil sich auf dem Antennengelände noch eine Mittelwellenmast befindet, der simultan diese beiden Frequenzen abstrahlt..

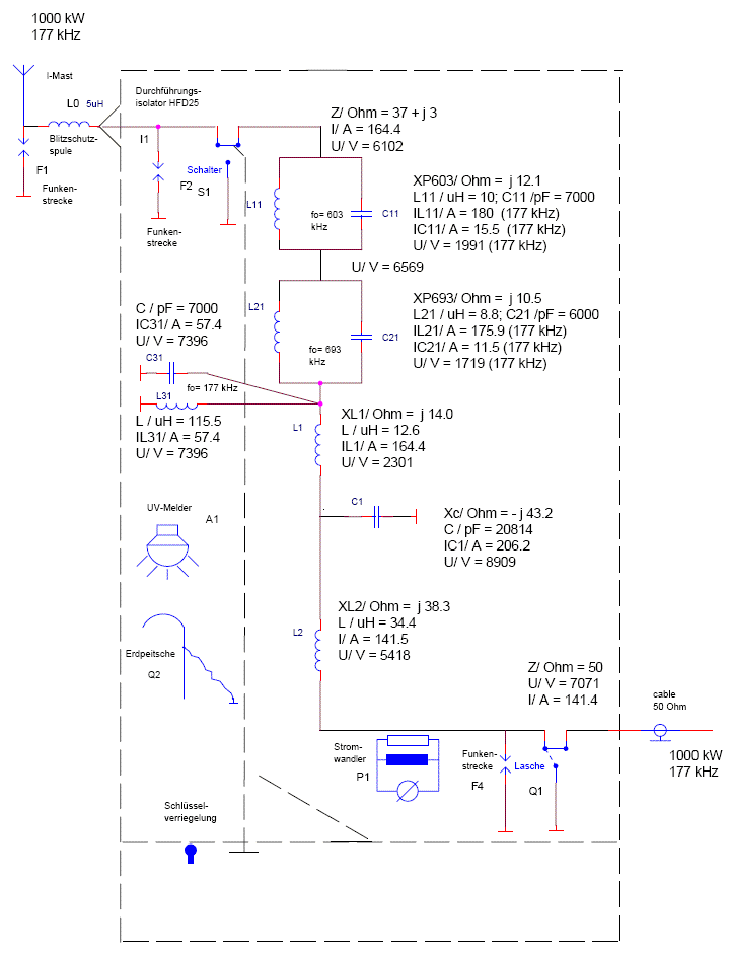

	Schaltplan mit den Filtern für 603 kHz und 693 kHz

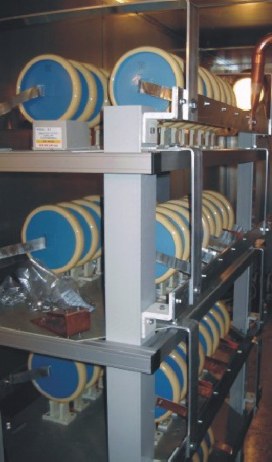

Der Sperrkreis für 171 kHz bestehend aus C31 und L31 wurde eingebaut, um die Reuse noch einmal statisch zu erden, obwohl sie über den am Fußpunkt geerdeten Mast schon statisch geerdet ist.

Links: im Hintergrund die beiden Sperrkreise für 603 kHz und 693 kHz.

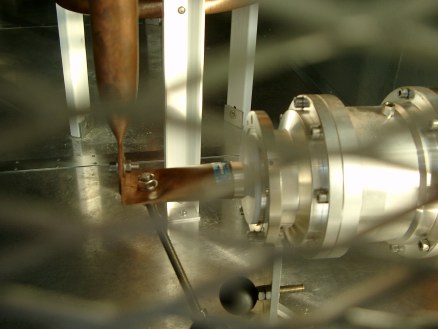

Der Kabelanschluss im Abstimmmittelhaus Das Kabel führt zum Sendergebäude.
