Zehlendorf LW
|
|
|||
LW Antenne Zehlendorf 177 kHz - Reusenseile und Pardunen
|
||

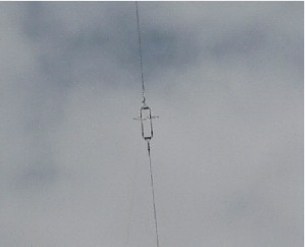

Doppelisolator am Reusenknickpunkt
|

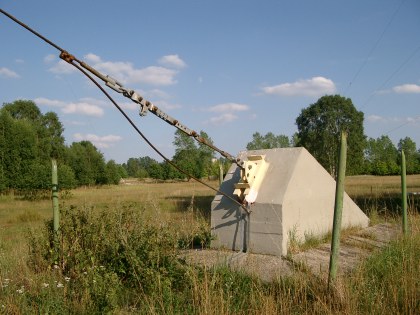

Fundament für eines der sechs Reusenseile
|
Pardunenfundament

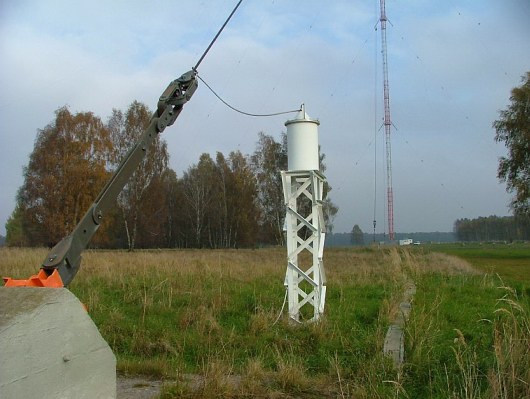

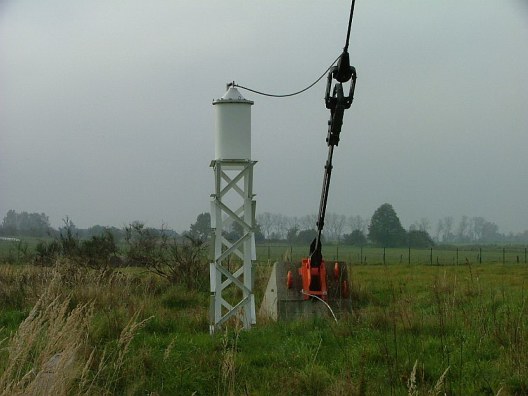

Pardunenwächter für die Überwachung von Überschlägen an den Pardunenisolatoren
|
Modifikation der obersten Pardunen
|
Fotos: Arne Schenk
|
Die vorhandene Pardunenisolation wurde dahingehend geändert, dass bei den obersten Pardunen alle Isolatoren bis auf zwei,- die oberste und die unterste-, elektrisch überbrückt wurden, um diese Pardunen ebenfalls statisch zu erden. Der unterste Isolator der obersten Pardune wurde mit einer Spule überbrückt.
|
|
Dadurch ist die Pardune statisch geerdet. Für die Betriebsfrequenz stellt sie eine Reaktanz dar, die man so einstellen kann, dass die Stromverteilung auf der Antenne nahezu unverändert wie bei der Pardune mit der ursprünglichen Isolation bleibt.
|
|
Eine Aufnahme, die Details zeigt.
|
