Lakihegy Diplexer 135.6 kHz, 100 kW & 540 kHz, 150 kW
|
|
Die folgenden Fotos zeigen Einzelheiten des Diplexers für beide Frequenzen:
|
|
 |

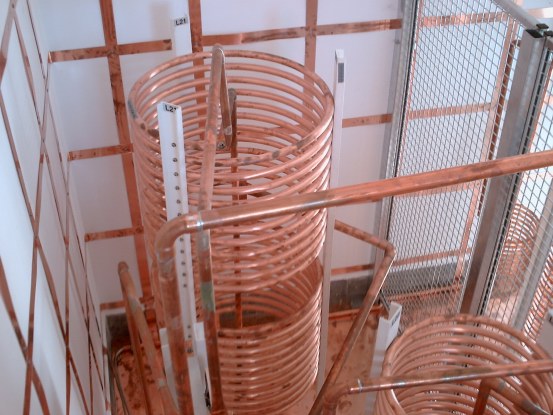

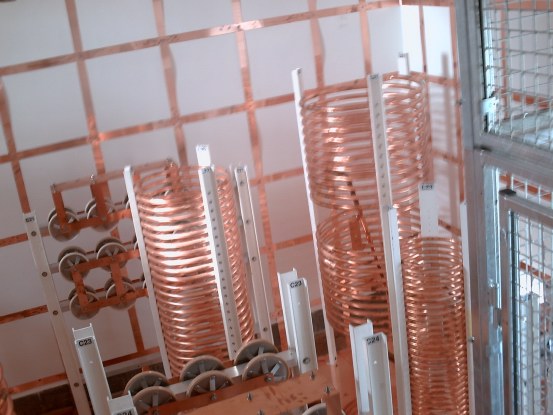

Die Sperr- Filter für
810 kHz und 873 kHz,
Frequenzen, die von
anderen Masten in
Lakihegy abgestrahlt
werden.
|
 |
Sperr- Filter für
810 kHz und 873 kHz,
von oben gesehen
|
 |

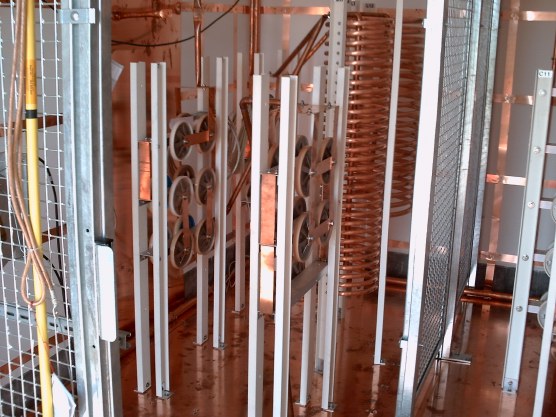

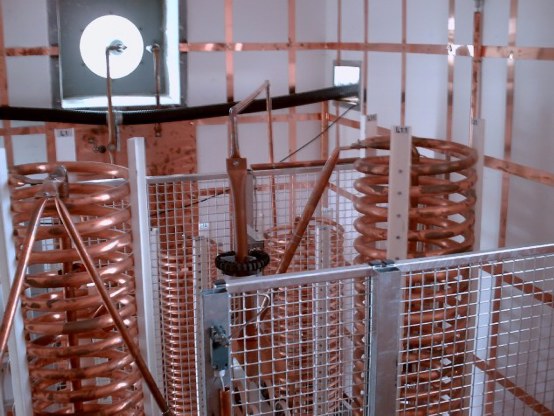

Sperr- Filter für 540 kHz und
andere Abstimmmittel für 135.6 kHz
|
 |
Auf der linken Seite des Fotos:
Sperr- Filter für 540 kHz mit einer Spule, die aus
zwei gegensinnig gewickelten Halbspulen besteht. Eine solche Spule kann den doppelten Strom vertragen.
|
 |

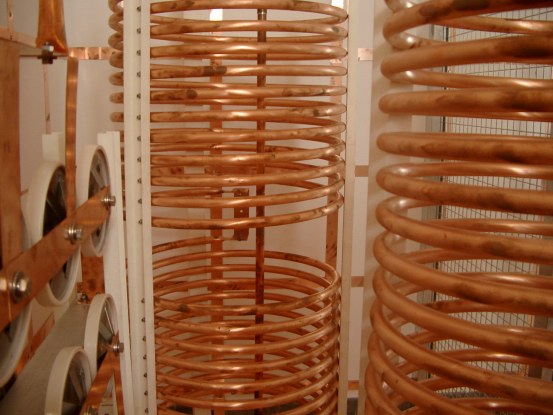

Die Spule des Sperrkreises für 540 kHz, die aus zwei parallelen Teilspulen besteht und den doppelten Strom aushält.
Die Teilspulen sind gegensinnig gewickelt.
|
 |
 |
oben: Kabel für 135.6 kHz
links: Abstimmmittel- Bereich für 135.6 kHz einschließlich Filter und Stromwandler.
auf beiden Fotos: eine Lasche, die für den Sende- Betrieb auf 135.6 kHz mit dem Innen- Leiter des Kabels verbunden werden muss.
|
|

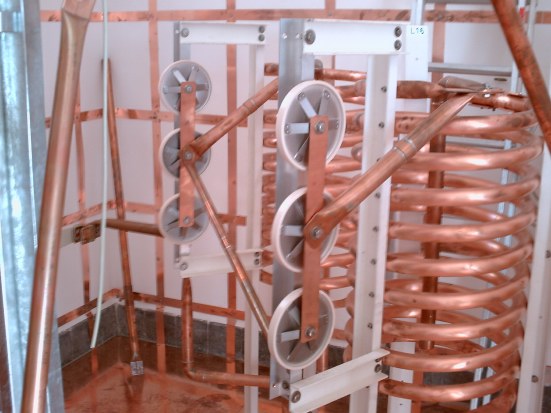

Abstimmelemente für den 540- kHz- Zweig des Diplexers:
|
|
 |

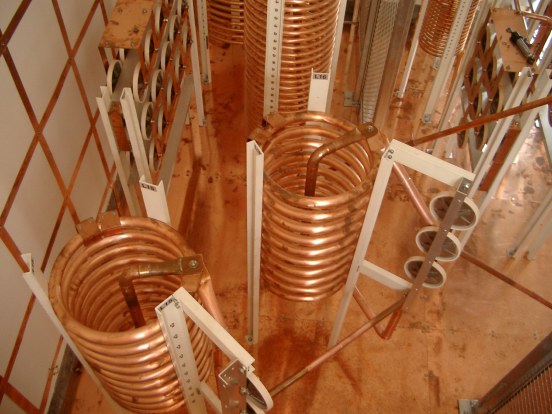

Saugkreis für 135.6 kHz
und andere Abstimm- Elemente für 540 kHz
|
 |

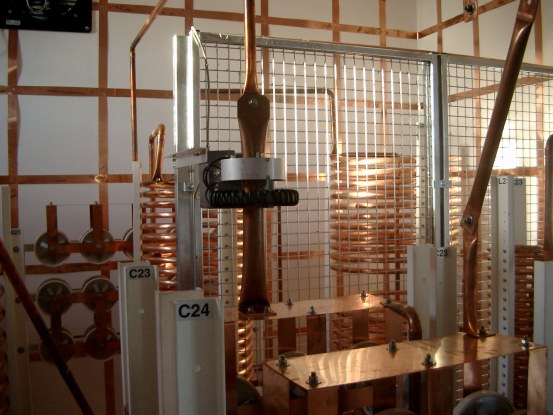

Durchführungs- Isolator für 540 kHz,
Sperr- Filter für 135.6 kHz,
und andere Abstimm-Elemente für 540 kHz
|
Erd- und Trennschalter, Schlüsselverriegelung:
|
|
 |
Diese drei Fotos zeigen den manuellen Erdungs- und Trennschalter und seine manuelle
Betätigungsweise.
Bild links:
der Erdungsschalter

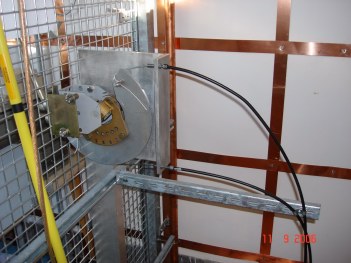

Bild unten links:
der Antrieb an der Eingangstür mit
Bouwdenzug

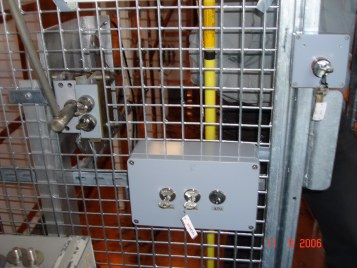

Bild unten rechts:
links der Hebel für den Antrieb.
rechts der
Schlüsselkasten für die
Schlüsselverriegelung
|
 |
 |
|
Photos: Ivo Hohlfeld, Helmut Reincke und Bernd Waniewski
|
|
|
