Trabzon
|
|
Trabzon 954 kHz, 300 kW
|
|
|
|
 |

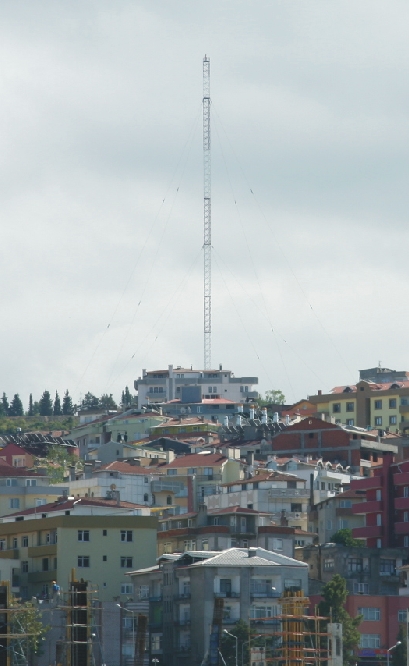

Die Antenne liegt mitten in der Stadt Trabzon.
|
|
 |

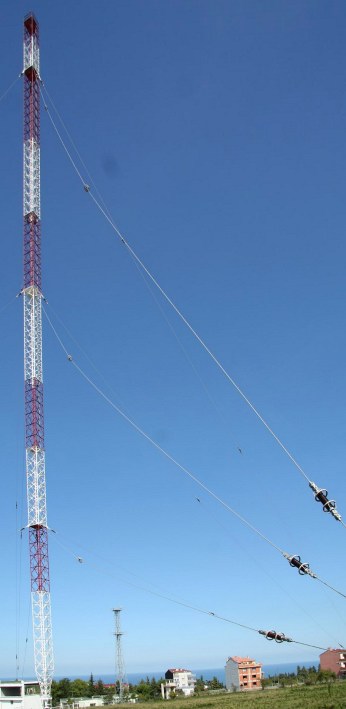

Die Antenne ist am Fußpunkt gespeist und hat Pardunen mit klassischer Isolatoren- Anordnung, wobei Teile der Pardunen statisch nicht geerdet sind.
Statisch geerdete Pardunen erhöhen die Betriebssicherheit bei Gewitter, da zusätzlich auftretende statische Spannungen an den Isolatoren vermieden werden.
Die Pardunenisolatoren sind sehr groß, um auch die hohen bei Gewitter zusätzlich auftretenden statischen Spannungen isolieren zu können.
|
|
 |
|
|

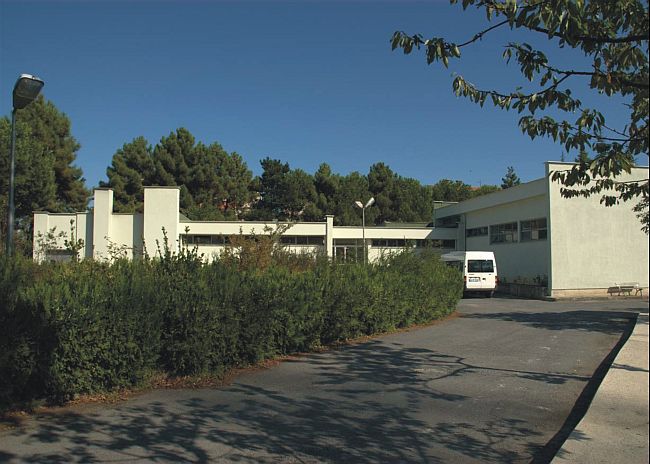

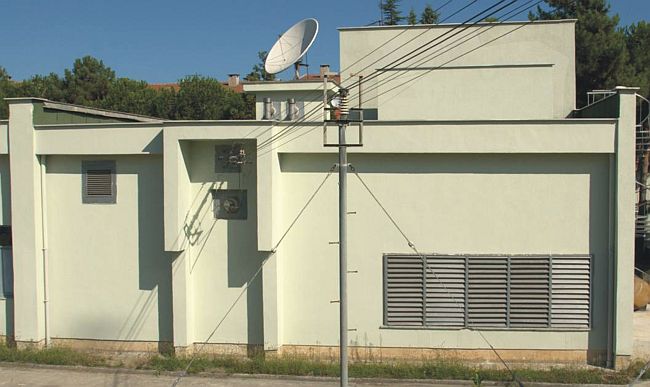

Vorderansicht des Sendergebäudes
|
|
|
 |
|
|
Sendergebäude mit Feederleitung zur Antenne
|
|
|
 |

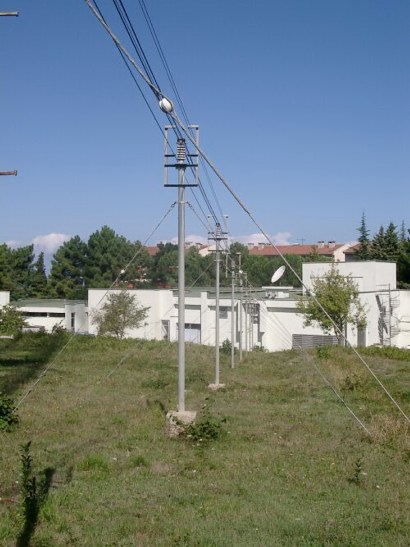

Feederleitung vom Sendergebäude zur Antenne
|
|
 |
|
|

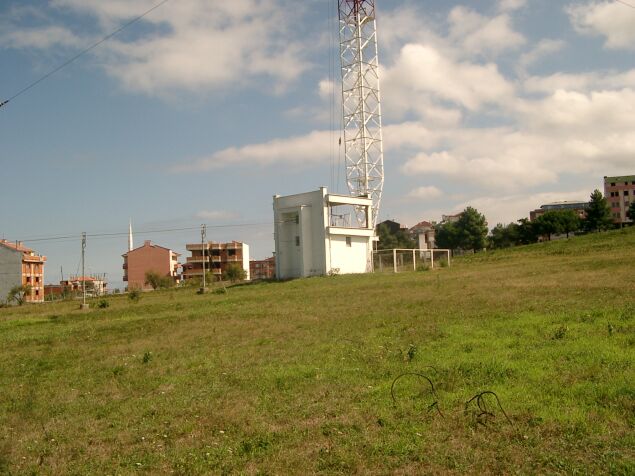

 Mast mit Antennenhaus, die Feederleitung führt zum Sendergebäude |
|
|
 |
|
|
 |

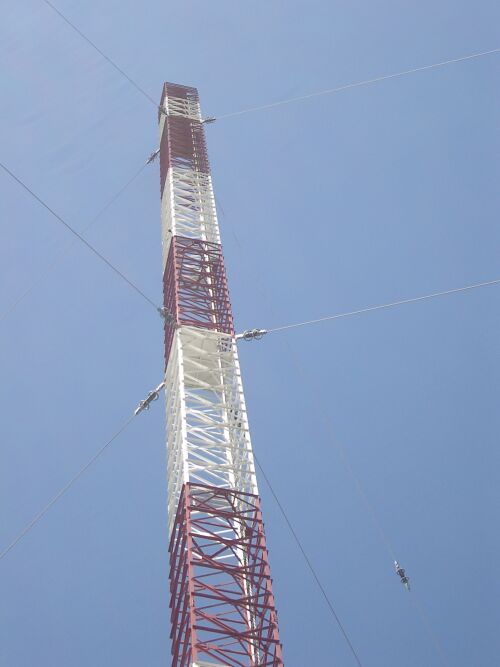

Der rechteckförmige Gitter- Mast
|
|
 |

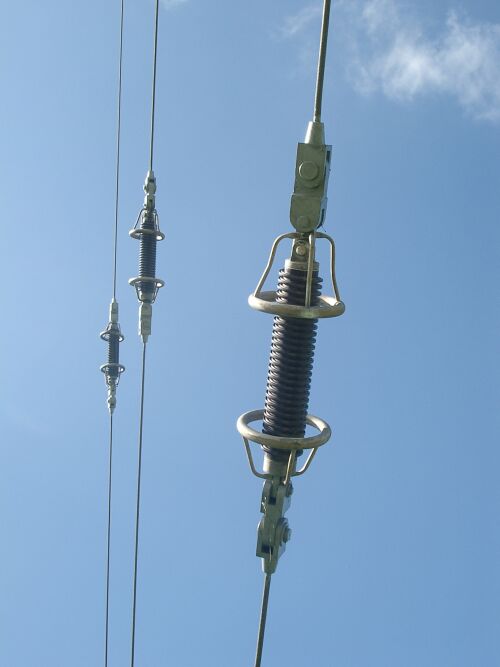

Die Pardunen-Isolatoren sind sehr groß, um auch die hohen bei Gewitter zusätzlich auftretenden statischen Spannungen isolieren zu können.
Vermutlich sind die Pardunen- Isolatoren nicht "fail safe".
Isolatoren nennt man fail safe, wenn nach Herausbrechen des keramischen Isolators Metallteile so ineinandergreifen, dass das Pardunenseil nicht reißen kann.
|
 |

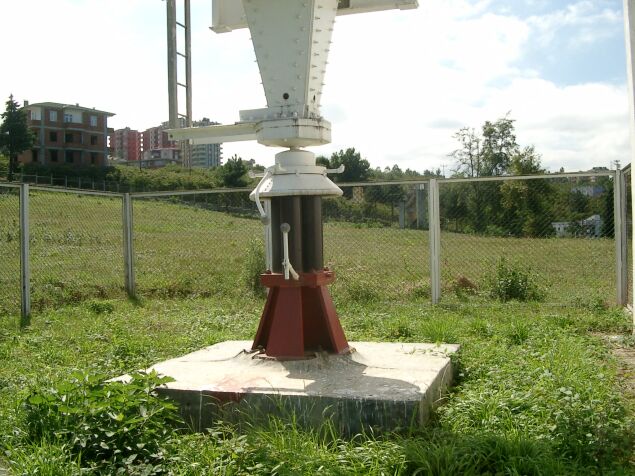

Der Fußpunktisolator besteht aus drei Isolatorzylindern von jeweils ca. 1m Länge. Diese lassen sich leichter herstellen als nur e i n großer Zylinder gleicher Höhe. Die gleichmäßige Verteilung der Kräfte zu erreichen ist schwieriger bei drei Zylindern als bei einem Zylinder.
|
 |

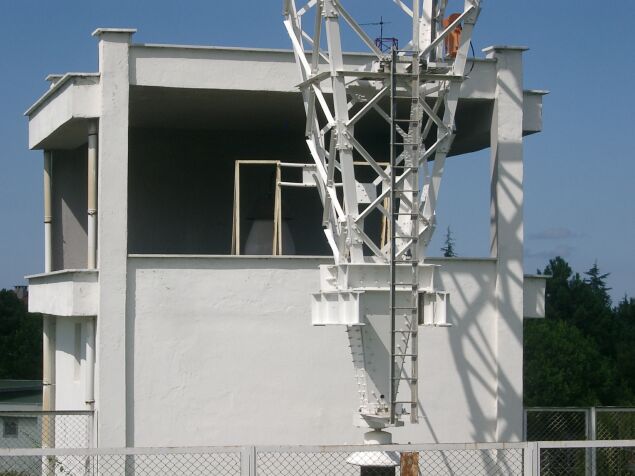

Immer wieder ist es erstaunlich, wie klein die Auflagefläche für den schweren Mast auf dem Fußpunktisolator ist. Der Mast liegt nur auf, um sich bei starkem Wind "frei" bewegen zu können.
|

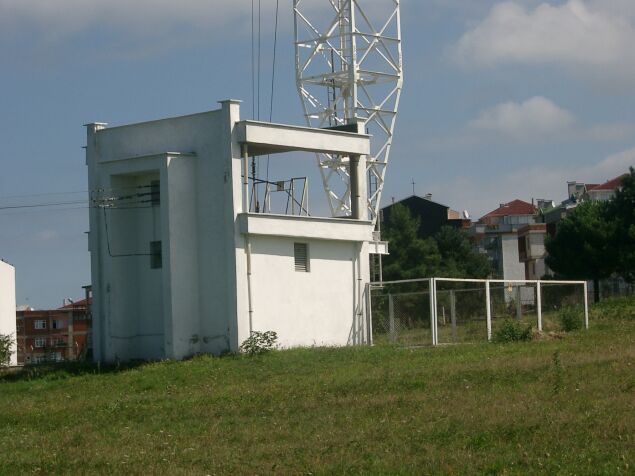

In der Mitte des überdachten Teils des Abstimmmittelhauses sieht man den sehr großen Durchführungs- Isolator.
|
|
| Wo liegt Trabzon? In diese Karte sind alle drei in der Türkei besuchte Antennenanlagen eingezeichnet.
Trabzon im Nordosten am Schwarzen Meer,
Antalya im Südwesten am Mittelmeer und
Mersin im zentralen Süden am Mittelmeer.
|
 |
|
