Ouled Fayet (Algier) - 1DE
1  2  3
MW Antenne, f =  891 kHz
MW Antenne, f =  981 kHz
MW Antenne, f = 1422 kHz

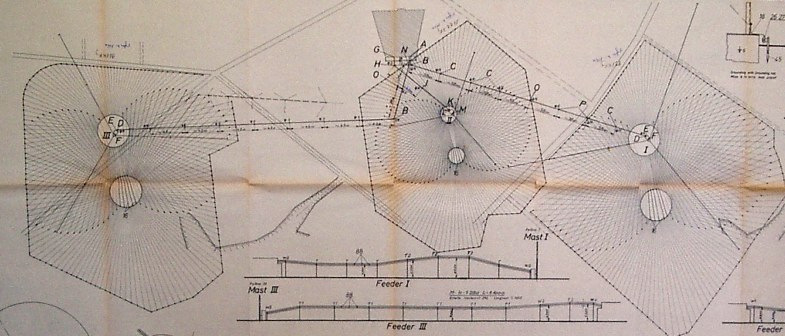

Zeichnung der Antennenanlage
von BBC
Sender- Gebäude: oben in der Mitte auf der Karte
Mast I (891 kHz): auf der rechten Seite der Karte
Mast III (981 kHz): auf der linken Seite der Karte
Mast II (1422 kHz): in der Mitte der Karte nahe dem Sendergebäude

Die Station Ouled Fayet besteht aus dem Sendergebäude und drei Antennenmasten.
Es werden die drei Frequenzen 891kHz, 981 und 1422 kHz abgestrahlt.

Die dazu gehörenden Antennenmasten haben folgende Eigenschaften:

f/
kHz
Mast
Antennen-höhe/
m
Antennen-höhe/
l
Anzahl der Pardunen-Ebenen
Abstand
zu 891
kHz/ m
Abstand
zu 981
kHz/m
Abstand
zu 1422 kHz/m
891
I
178
0,53
4
0
660
410
981
III
160
0,52
4
660
0
250
1422
II
108
0,51
3
410
250
0








Ouled Fayet
MW

Antenne 891 kHz

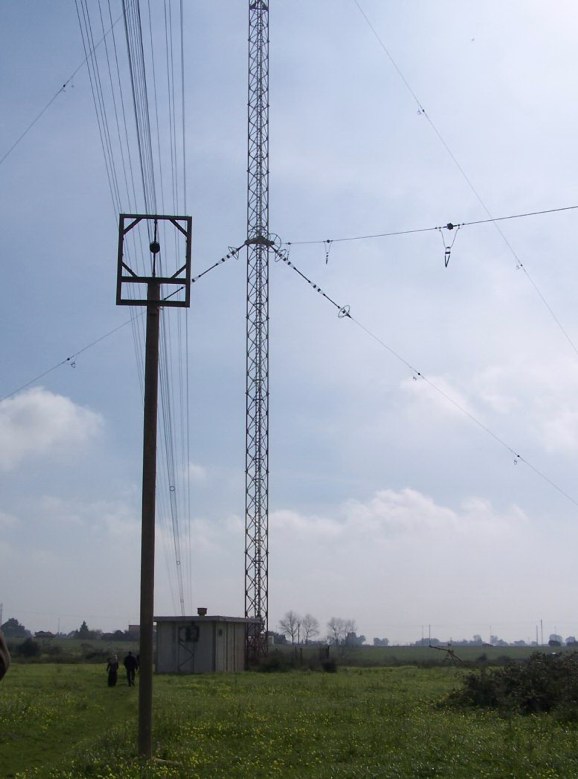

Der 178 m hohe Mast mit Abstimmmittelhaus und Feederleitung
Antennen 981 kHz und 1422 kHz

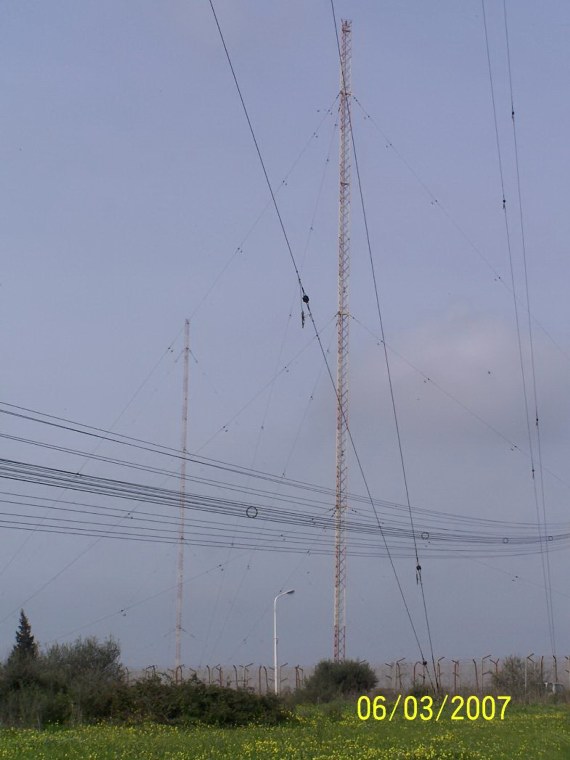

Der Mast (108 m) für 1422 kHz im Vordergrund,

der Mast (160 m) für 981 kHz im Hintergrund.
 Wo liegt
Ouled Fayet?
Westlich von Algier
Ouled Fayet
Antennen- Anlage

Aktive Google Karte

Man kann verkleinern, vergrößern, verschieben,  auf Satellitenansicht umschalten etc..

Ouled Fayet
Antennen- Anlage

Aktive Google Karte

Man kann verkleinern, vergrößern, verschieben,  auf Karte umschalten etc..
