MW Sendeanlage ( 400 kW, 576 kHz )
|
|
 |

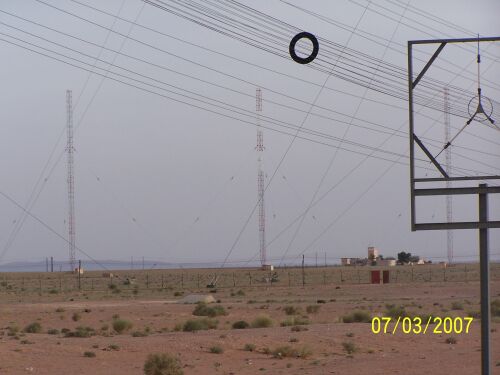

Die drei Maste der MW.
 Höhe:108 m = 0,21 lambda(von links nach rechts: Reflektor, Strahler und Direktor), nur der Strahler ist gespeist.
Aufnahme vom Gelände der Langwellen- Antenne.
|
In Bechar befinden sich eine LW Sendeanlage ( max. 2000 kW, 153 kHz ) und eine MW Sendeanlage ( 400 kW, 576 kHz ), die getrennte Sendergebäude haben und ca. 1.5 km auseinander liegen.
Die MW Antennenanlage besteht aus drei Masten. Nur der mittlere Mast ist gespeist. Direktor und Reflektor sind nicht gespeist, der Direktor ist geerdet und der Reflektor ist mit einer Spule abgestimmt. Die dreieckigen Masten sind 108 m hoch und haben jeweils nur eine Abspannebene in einer Höhe von 75 m.
|
BECHAR
MW
576 kHz
|
 |

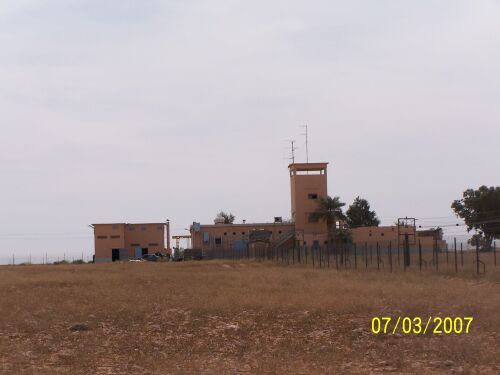

Die MW Anlage von der anderen Seite, aus dem Auto heraus fotografiert, während der Fahrt zum Sendergebäude. Es ist das Gebäude mit dem kleinen Turm geradeaus auf der linken Seite der Straße .
|

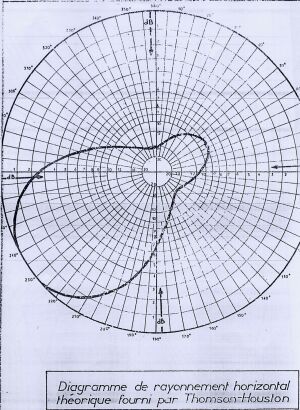

Horizontal- Diagramm und Ausbreitung
|
||
|
 |
  |
|

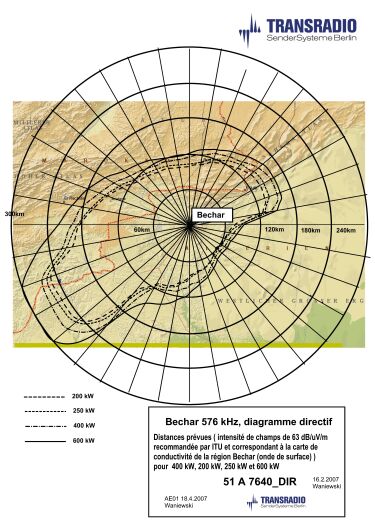

Die Darstellung oben zeigt Linien gleicher Feldstärken von 63 dBuV/m bei verschienenen Senderleistungen. Eine Feldstärke von 63 dBuV/m wird für einen guten Empfang empfohlen.

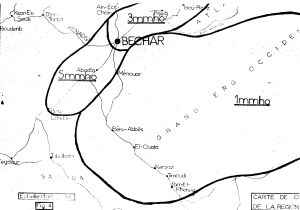

Man beachte, dass neben dem Strahlungsdiagramm auch die Boden- Leitfähigkeit bei diesen Kurven berücksichtigt wurde.
|
|
|
 |
Der westliche Mast, der nicht gespeist wird, als Direktor.
Im Hintergrund einer der Maste der Langwelle.
|
|
 |
Der östliche Mast, der nicht gespeist wird, als Reflektor.
|
 |

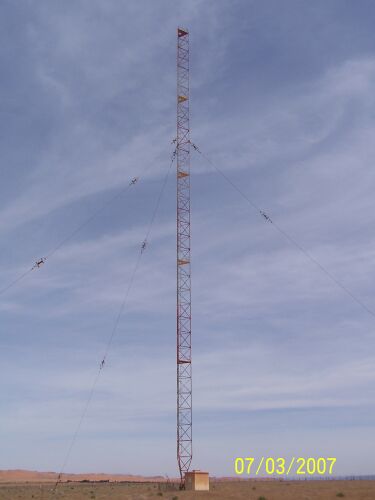

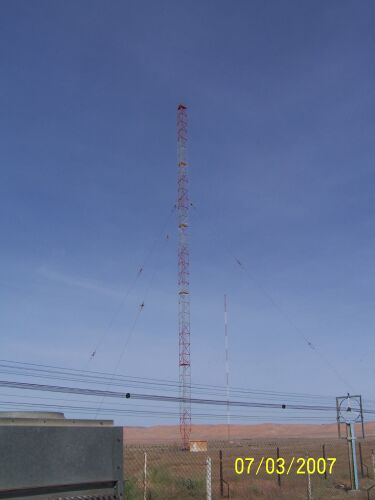

Der gespeiste Zentralmast mit der Feederleitung im Vordergrund.
Im Hintergrund ein Mast der Langwelle.
|
|
 |

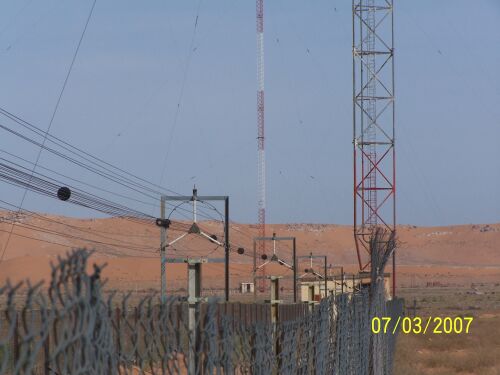

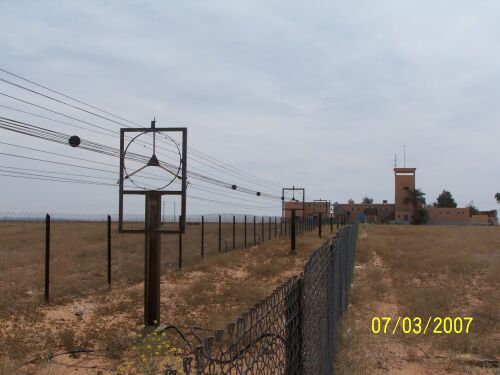

Der Blick von der Antenne in Richtung Sendergebäude mit der Feederleitung.
|
|
 |

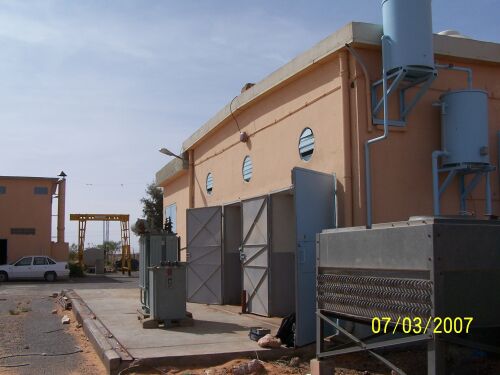

Das Sendergebäude
|
|
 |
Das Sendergebäude mit dem Ausgang der Feederleitung.
|
|
 |
Das Sendergebäude
|
|
 |

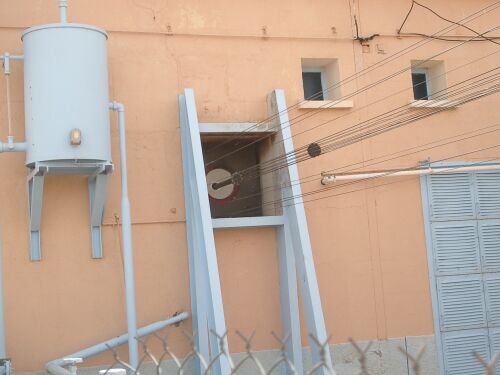

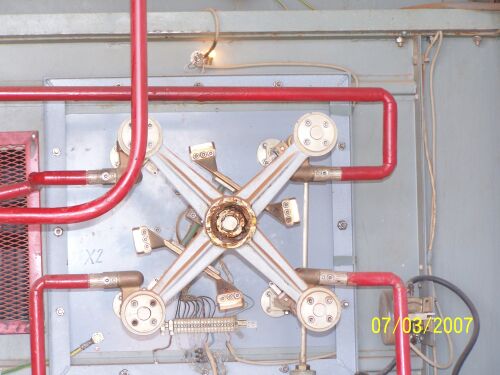

Der Umschalter zwischen Antenne und Kunstantenne.
|
|
 |
 |
|

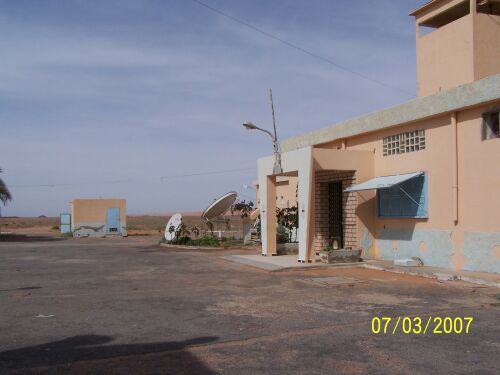

Der Eingang des Sendergebäudes
|
|
|
