Wachenbrunn 1323 kHz, Allemagne (Thuringe) par Gerhard Roleder, Erfurt
|
|
![]() |
Quatre pylônes
avec bâtiment d'émetteur
1323 kHz, 800 kW
Antenne directionnelle, qui se compose de quatre pylônes triangulaires (hauteur 125,1 m) chaque avec un isolateur à la base.
h = 0,55 lambda
|
![]() |

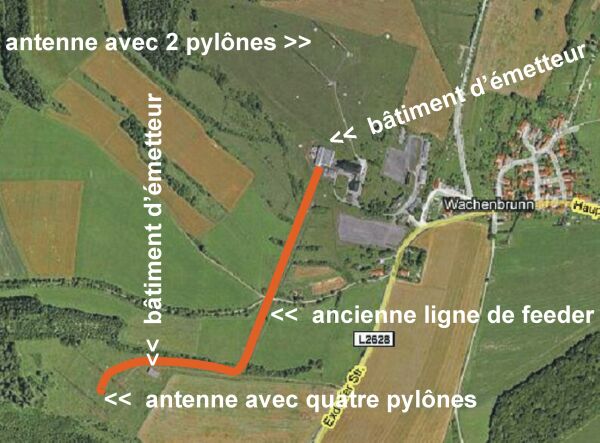

Carte de google modifiée
(cartes de google actives en bas)
Il y a deux stations de O.M. à Wachenbrunn:
- antenne avec quatre pylônes
1323 kHz, 800 KW
L' antenne avec quatre pylônes était désigné et développé par des ingénieurs russes.
|
À l'origine, tous les émetteurs pour les deux sytèmes d'antenne étaient dans le bâtiment d'émetteur qui se trouve proche de village de Wachenbrunn. Au cours de la modernisation dans les années 2002 et 2003 un émetteur de 1.000 kilowatt (complètement transistoré de Telefunken) était installé dans un vieux magasin proche de l'antenne avec les quatre pylônes. De cette manière des grandes parties du vieux ligne de feeder (dessiné en rouge) sont devenues superflues.
|
![]() |
![]() |
![]() |
L' adaptation à la situation nouvelle avec un transformateur 60 Ohm/ 50 Ohm.
|
![]() |
Le bâtiment d'émetteur pour l' antenne avec les quatre pylônes.
|
![]() |
![]() |
À la base d'une pylône
L'isolateur à la base d'antenne est très long à cause des tensions élevées qui existent parce que la hauteur d'antenne est environ de lambda/2.
Les ingénieurs de développement russes n'ont pas prévu un capot de pluie.
|
![]() |
De la technique d'antenne russe utiliser des lignes de feeder ouvertes, aussi pour l'adaptation, est typique.
Sur la supérieure des deux photos, on voit la jonction, dont les quatre mâts sont nourris.
Les quatre sorties du feeder vers les pylônes sont en haut.
De droite sur la photo l'énergie d'émetteur vient. Les autres conduites coaxiales sont des lignes d'adaptation. Ils sont court-circuités à la fin et produisent ainsi les réactances convenables.
On peut aussi reconnaître sur la photo moyenne la jonction avec les quatre sorties du feeder vers les pylônes.
À droite le bâtiment d'émetteur et dans l'arrière-plan l'antenne avec deux pylônes.
Détail intéressant: on ne prévoit pas qu'on doit courir sous la ligne de feeder quand l' antenne est en service. Comme avec des voies ferroviaires un transfert a été construit.
L'équipe de TELEFUNKEN (aujourd'hui TRANSRADIO) prépare les modifications qui sont nécessaire pour installer l`émetteur de 1.000 kilowatt dans le vieux magasin proche de l'antenne avec les quatre pylônes.
Dans l'arrière-plan l'antenne avec les deux pylônes
|
![]() |
|
![]() |
|
![]() |
Grand expert
Fred Eberhard de
TELEFUNKEN mesure les nouveaux réglages.
|
![]() |
Fred Eberhard avec ses instruments
|
![]() |
Encore une fois une vue d'ensemble d'une distance légèrement plus grande.
|
