Topolna, Tchèquie par Martin Patera http://www.ok1mjo.com/
|
||||||
270 kHz, 650 kW, anciennement 1500 kW
|
|
|||||
 |
Antenne directionelle avec deux pylônes (hauteur 270 m)
|
|||||
 |
 |
|
Pylône de 270 m ( 0,243 lambda ),
poids = 250 t
|
|
|
 |
 |
|
Ligne de feeder et ligne seconde
pour syntoniser l'antenne.
Les mâts n'ont pas une cabine d'adaptation.
|
Ligne de feeder et ligne seconde
pour syntoniser l'antenne.
Les mâts n'ont pas une cabine d'adaptation.
|
|
 |
 |
|

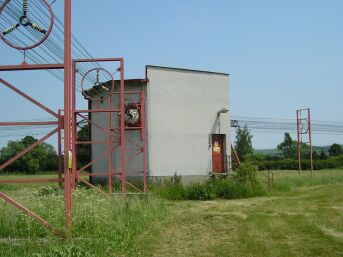

Cabine d'adaptation centrale avec des lignes de feeder coaxiales et ouvertes vers l'émetteur et vers les deux pylônes.
|
Mât avec isolateur de base et cage. Le mât est alimenté. La cage est connectée avec la ligne seconde.
Il n'y a pas une cabine d'adaptation à la base du pylône.
On peut voir le mât second arrière.
|
|
 |
 |
|
Des éléments de syntonisation
|
Isolateur de traversée
de la cabine d'adaptation centrale
|
|
 |
 |
|

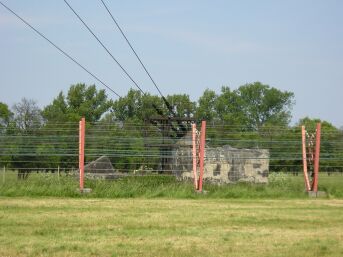

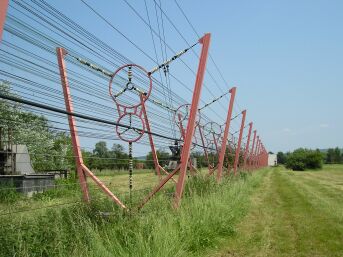

Ligne de feeder coaxiale et ouverte entre le bâtiment d'émetteur et la cabine d'adaptation centrale.

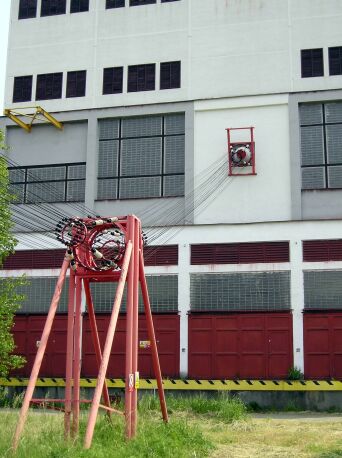

Le support du feeder proche de bâtiment d'émetteur (cf ci-dessus et à droite) est particulièrement construit pour des forces horizontales pour réduir les forces sur le mur du bâtiment et sur l' solateur de traversée.
|
|
|
 |
 |
|

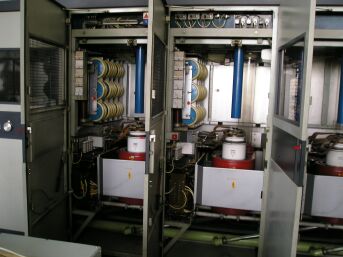

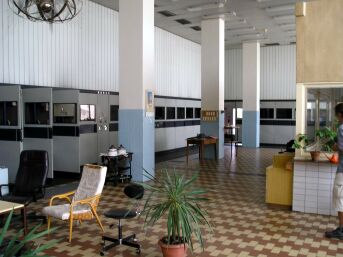

Salle d'émetteur
|
Émetteur de TESLA, tube RD250VM
|
|
 |
 |
|
Stations de radio tchèques de O.L. et de O.M.:
|
|
|
|||||
Station de radio
|
f/kHz
|
P/kW
|
|
|
|
|
|
Topolna; programme CRo1-Radiozurnal
|
270
|
650
|
|
|
|
|
|
Liblice; programme CRo2 et CRo6
|
639
|
1500
|
|
|
|
|
|
Ostrava, programme CRo2 et CRo6
|
639
|
30
|
|
|
|
|
|
Dobrochov; programme CRo2 et CRo6
|
954
|
200
|
|
|
|
|
|
Ceske Budejovice; programme CRo2 et CRo6
|
954
|
30
|
|
|
|
|
|
Karlovy Vary; programme CRo2 et CRo6
|
954
|
30
|
|
|
|
|
|
Domamil; programme CRo2 et CRo6
|
1332
|
50
|
|
|
|
|
|
