Reynella (Adelaide), Australie par Gerhard Weber
|
||||||
 729 kHz 50 kW
891 kHz 50 kW
|

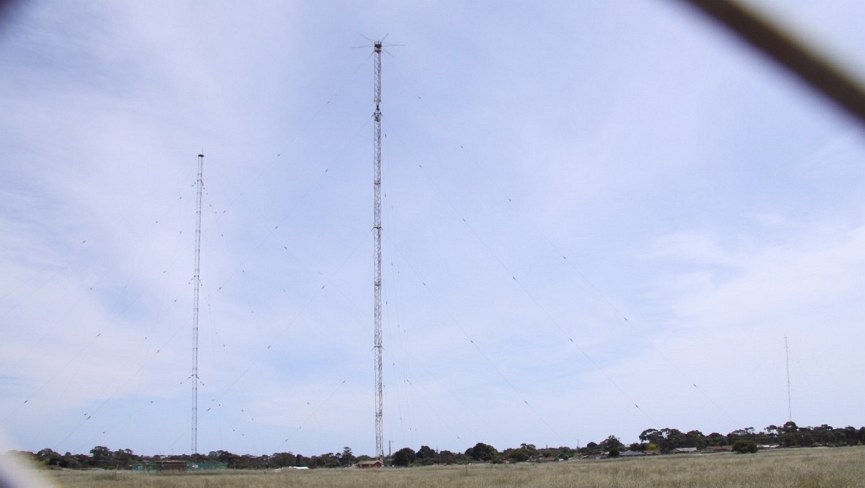

Le champ de l'antenne au-dessus se situe dans Reynella, une ville située à environ 20 km au sud d'Adélaïde. Au premier plan,
il se trouve l'antenne principale, qui rayonne simultanément les fréquences 729 kHz et 891 kHz avec 50 kW.
Les deux autres pylônes sont des antennes auxiliaires qui peuvent être utilisés si l'antenne principale est cassé. Ils travaillent sur les mêmes fréquences utilisant les mêmes puissances.
Les diagrammes de l'antenne principale et des antennes auxiliaires sont similaires, de sorte que le montant des différences de l'intensité du champ généré par la réception de l'antenne principale et les deux antennes de remplacement, est seulement 1 à 2 dB.
Voici les coordonnées de l'antenne principale:
35° 06' 14.04" S 138° 31' 7.32" E
|
 |

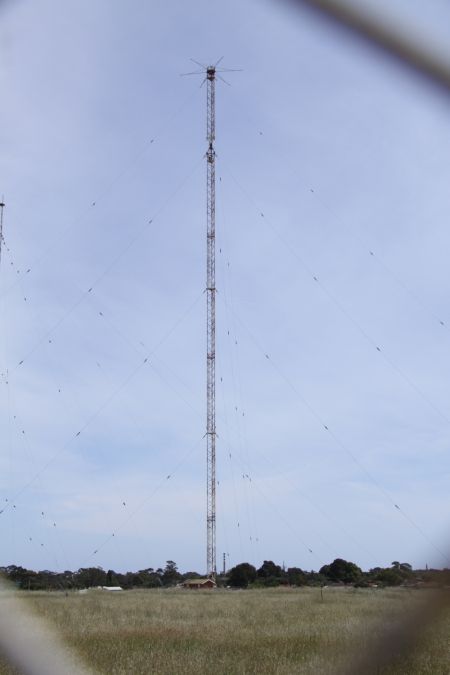

L' antenne principale avec un concept inhabituel:
deux antennes en un.
Dans la section supérieure du mât, un isolant peut être vu.
(Voir photo ci-dessous).
La station de radio 5RN (Radio nationale) sur 729 kHz
utilise toute la longueur du mât (avec capacité du toit).
La station de 5AN (ABC Radio) à 891 kHz en utilisant la partie inférieure de l'isolateur.
La puissance RF des deux stations est de 50 KW.
  |
 |

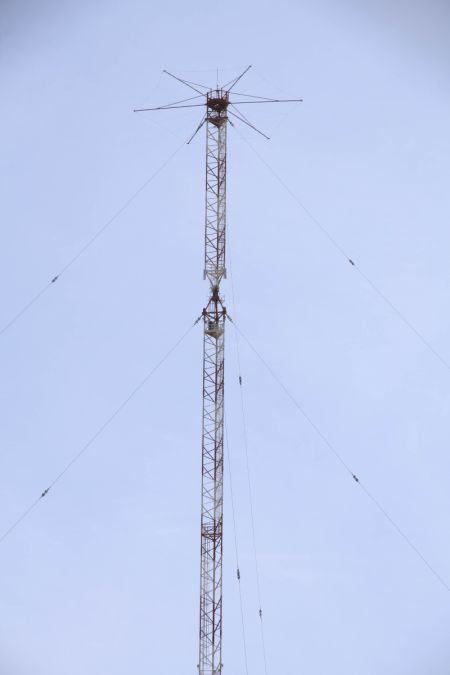

Le haut du mât, un isolateur peut être vu.
À ce stade de la séparation des deux parties de l'antenne un circuit bouchon (pour = 891 kHz) est installé, qui découple la partie supérieure pour la fréquence haute.
Pour 729 kHz ce circuit bouchon est une bobine qui relie la partie inférieure du mât vers le haut.
|
Reynella (Adelaide)
au Sud de l'Australie
à l'Ouest de Melbourne
carte de google
on peut
agrandir,
diminuer,
glisser, voir la
panorama de
satellite
etc.
|
|
Reynella (Adelaide), Australie
site d'antenne
35°06'14.04"S 138°31'7.32"E
carte de
google
on peut
agrandir,
diminuer,
glisser, voir la
panorama de
satellite
etc.
|
 |
Adelaide

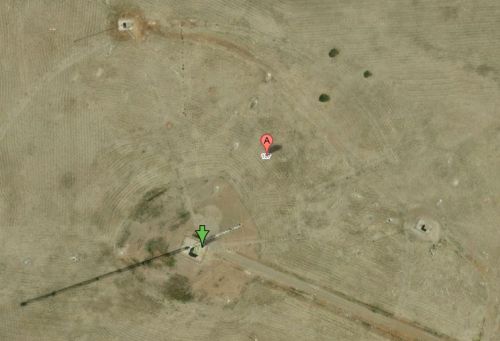

Google screen shot de l' antenne
|
|
|
 |
|
