Lessay (Normandie) LORAN C 100 kHz von Dominique KREMP, Normandie
|
|
|
 |
250 kW, 100 kHz
Einzelner Mast von 213 m
h = 0,071 lambda
|
|
LORAN (LOng RAnge Navigation) ist ein Funknavigationssystem, das vorwiegend zum Feststellen der Position und der Geschwindigkeit von Schiffen und Flugzeugen verwendet wird.
Für LORAN-C benötigt man mehrere Sendestationen. Um hohe Reichweiten zu erreichen, wird eine niedrige Frequenz ( 100 kHz ) benutzt. Es gibt einen Hauptsender (Lessay ist ein Hauptsender) und mehrere Nebensender, die einige hundert Kilometer entfernt stehen. Solch große Entfernungen sind auch wegen der guten Leitfähigkeit des Seewassers möglich.
Die Stationen senden Impule aus. Aus der zeitlichen Differenz, mit der die Signale beim Empfänger eintreffen, kann die Position des Empfängers errechnet werden.
LORAN gibt es seit dem 2. Weltkrieg. Trotz GPS (Global Positioning System) wird dieses System in Europa weiter im militärischen Bereich verwendet, da es als besonders sicher gilt. In den USA und Kanada wurde LORAN abgeschaltet.
|
|
|
 |
Antenne mit Sendergebäude
|
|
 |

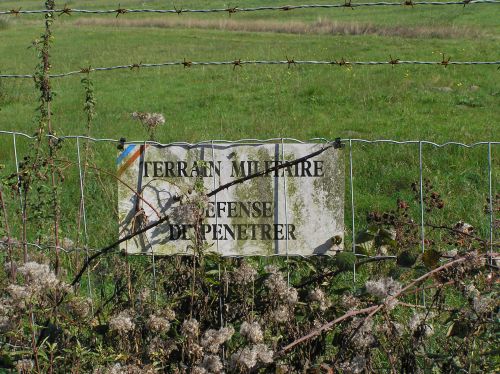

Militärgelände
Betreten verboten.
|
 |
Antenne mit sieben Abspannebenen einschließlich Dachkapazität mit Markierungen
|
|
 |

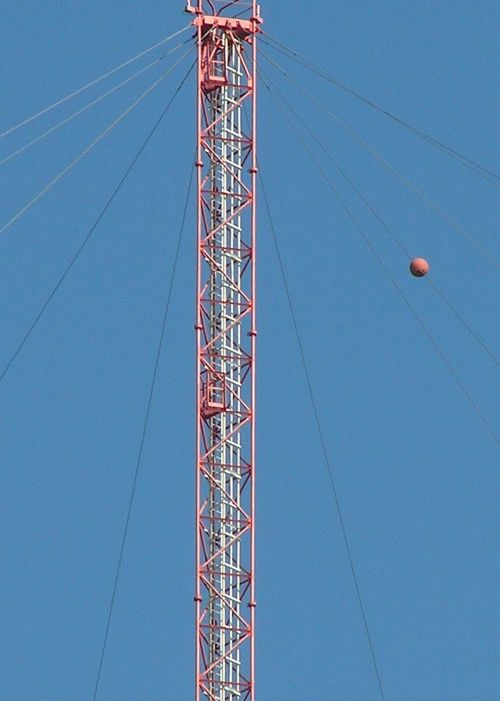

Mastspitze mit Dachkapazität
Rote Ballone dienen lediglich zur Markierung der Drähte der Dachkapazität, um sie für Flugzeuge besser sichtbar zu machen.
|
Lessay ( Normandy ) LORAN C
Zwei- Mast- Anlage
